VISACの主鏡清掃 | |
VISACの主鏡が汚れたので清掃しました。 このVISACの接眼部は吉川光器でヘリコイド方式に改造してあります。 |
|
@マークを付ける 接眼部を最初に分解しますが、後で位置が狂わないように合マークを付けます。 |
|

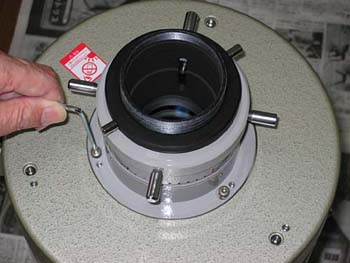

Aねじを取る 円周3本のねじを取ります。 この際ねじの横にある光軸調整用のねじには触らないこと。 |
|

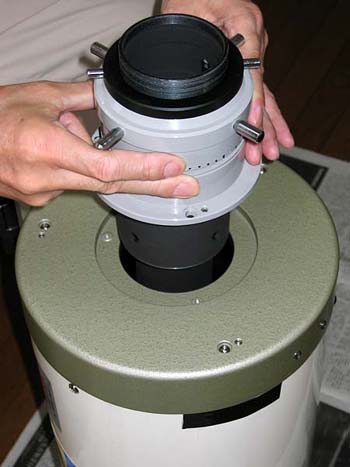

B接眼部を抜く 3本のねじを取るとこのように接眼部が抜けます。 |
|
C接眼部 この中にフラットナーが入っています。 |
|

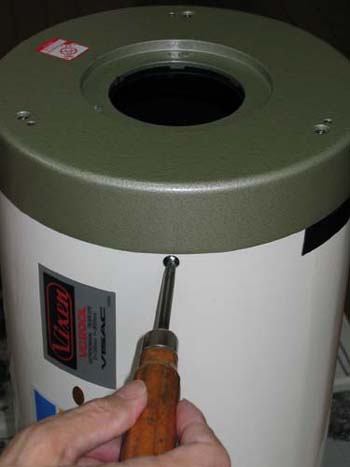

D裏ブタ取り付けねじを取る 円周3箇所のねじを取ります。 |
|

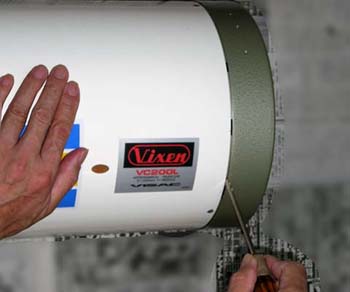

E裏ブタを取る 硬いので裏ブタと鏡筒との間にマイナスドライバーなどで隙間をつくり、少しずつ外します。 |
|

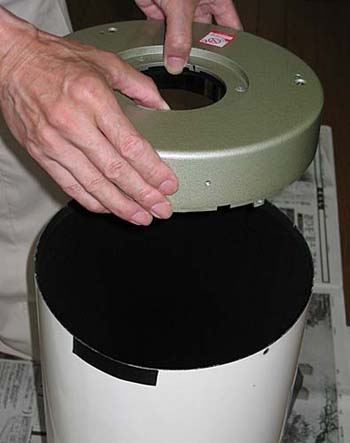

F裏ブタの外し 主鏡に触れないように外します。 |
|
G分解したところ | |

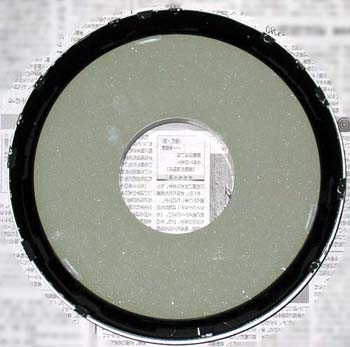

H主鏡 結構汚れています |
|

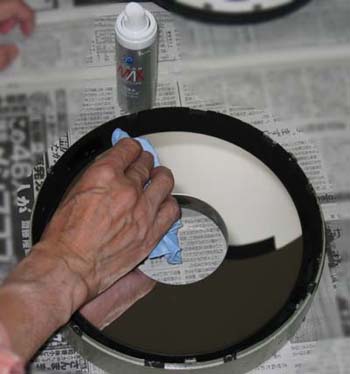

I清掃 慎重に清掃します |
|

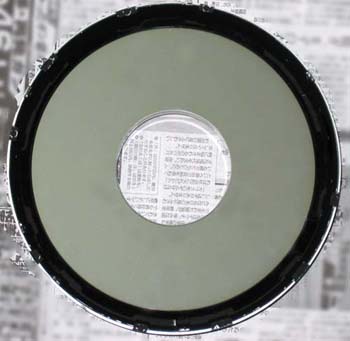

J清掃後の主鏡 きれいになりました。 後は逆の順序で組み立てて完了です。 |
|
